在鋁合金高速加工領域，當切削速度突破常規的1.5至4倍，當轉速飆升至30000RPM以上，傳統刀具面臨離心撕裂、動平衡崩潰的生死考驗。如何通過創新設計讓刀具在“極速風暴”中穩如磐石?本文解密鋁合金高速銑削專用刀具的“三大武器”——可轉位、整體式與裝配式結構的突破性設計，以及ISCAR如何用防甩機構、輕量化刀體和智能冷卻系統重新定義加工極限。
01 速度革命: 當鋁材加工進入高速時代
高速銑削鋁及其合金時，采用的切削速度顯著高于常規。這種加工方式不僅能實現高效的材料去除，還能獲得優異的表面質量和加工精度。雖然對高速銑削的速度值沒有嚴格界定，但通常認為其可達常規切削速度的1.5至4倍。實現高速銑削需使銑刀以極高轉速運行，通常達到30000 RPM或更高。
從設計角度看，用于鋁合金高速銑削的切削刀具與通用銑刀一樣，通常分為三類：
*可轉位刀具;
*整體式銑刀(以整體硬質合金立銑刀為主);
*裝配式刀具(配備可更換的硬質合金切削頭，如ISCAR的MULTI-MASTER產品)
02 平衡的藝術：在30000 RPM下讓刀具“穩如磐石”
在超高轉速下加工，要求銑刀必須能承受巨大的離心載荷、達到動平衡性能并確保安全性。一個關鍵目標是在設計階段就實現圍繞刀具軸線理論對稱的質量分布，形成“設計即平衡”的刀具結構。這種工程平衡雖針對虛擬模型，且顯然不能替代成品刀具的實體平衡，但巧妙的設計能顯著降低制成品的殘余質量不平衡度，并使后續實體平衡更快速、簡便、可靠。
整體式刀具與可替換硬質合金切削頭(基于相似設計原理)本質為一體式結構。尤其是在現代CAD環境中運用三維建模時，極大簡化了"設計即平衡"結構的實現過程。相比之下，由多個組裝部件構成的可轉位銑刀，其高速加工要求尤為嚴苛。
03 破局者：可轉位刀具的“絕招”
用于鋁合金高速銑削的可轉位刀具，其設計著重應對以下關鍵技術難點：
* 防止離心力導致刀片徑向位移
* 減輕組件質量以降低離心載荷
* 即使在長懸伸工況下，也能確保輕盈切削
* 優化容屑槽廓形，兼顧排屑空間與刀體芯部強度
* 設計高效冷卻流道，實現最佳冷卻效果
以下是ISCAR鋁合金可轉位銑削產品的簡要概述，展示了領先切削刀具制造商如何應對這些挑戰。這些產品分為三類：一是適用于普通切削速度范圍的多用途銑削刀具。二是高效率高速銑削刀具，專為在極高切削速度下使用而設計。三是具有增強型坡走銑能力的多效銑削刀具，其切削速度介于前兩類之間。
通用切削刀具，配備適用于銑削各種材料的可轉位刀片，包括那些專為鋁合金設計的刀片。這些刀具主要用于銑削各種工程材料，并可安裝具有相同基本形狀和定位基準面的刀片。通過安裝具有不同前角和后角幾何形狀的刀片，同一把刀具可以配置用于加工特定的材料類型。第一類刀具的典型切削速度不超過1000 m/min (3280 SFM)。
在轉速極高的高速銑削中，離心力變得非常大。為了防止由這些力導致的刀片徑向位移，刀具采用了刀片防甩機構，因此，切削速度顯著提高——例如，在徑向切深較小的情況下，可達約5000 m/min (16400 SFM)。
增強型坡走銑多效銑削刀具，這些刀具所使用的刀片具有強力切削幾何角度，可實現高達2000 m/min (6560 SFM)的切削速度。在鋁合金高速銑削中，增大的離心力會對刀片夾緊螺釘施加巨大負荷。為確保高可靠性，應按照刀具專用說明更換這些螺釘。根據通用準則，ISCAR建議每更換十次刀片后，更換其對應的夾緊螺釘。在某些高速銑削刀具設計中，刀片與其夾緊螺釘采用組合包裝形式提供。這些刀片和螺釘均在嚴格公差范圍內選配，以滿足組裝后刀具所需的平衡等級。在此類情況下，每次更換刀片時均應同時更換螺釘。
需重點說明的是，動平衡要求并不僅限于由刀體、刀片及螺釘?shù)葕A緊元件組成的刀具裝配體。整個刀具系統——包括刀具裝配體、安裝在機床主軸上的基礎適配器以及任何中間元件(延長桿或縮徑套)——都必須達到動平衡。ISO 16084標準也強調了此項嚴格的要求。
04 ISCAR的創新方案：讓鋁合金加工效率一路狂飆
ISCAR為客戶提供了哪些用于鋁合金高速銑削的新刀具?最新研發主要聚焦于上述哪一類別的刀具?
通用型可轉位銑刀類別已擴充了多種原創設計。例如，配備圓刀片的刀具系列現新增了用于加工鋁合金及其他有色金屬的新刀片。這些刀片具有拋光的前刀面，以改善切屑排出并防止積屑瘤形成，并提供兩種幾何槽型：一種為平刃口，另一種為鋸齒刃口。平刃口刀片通常用于半精加工，而鋸齒刃口刀片主要設計用于粗加工以及在不穩定工況下的加工，例如需要長懸伸刀具加工應用和薄壁工件加工應用。
近期推出的帶MULTI-MASTER和FLEXFIT螺紋連接并可選配高壓冷卻的立銑頭提供了另一個例證。

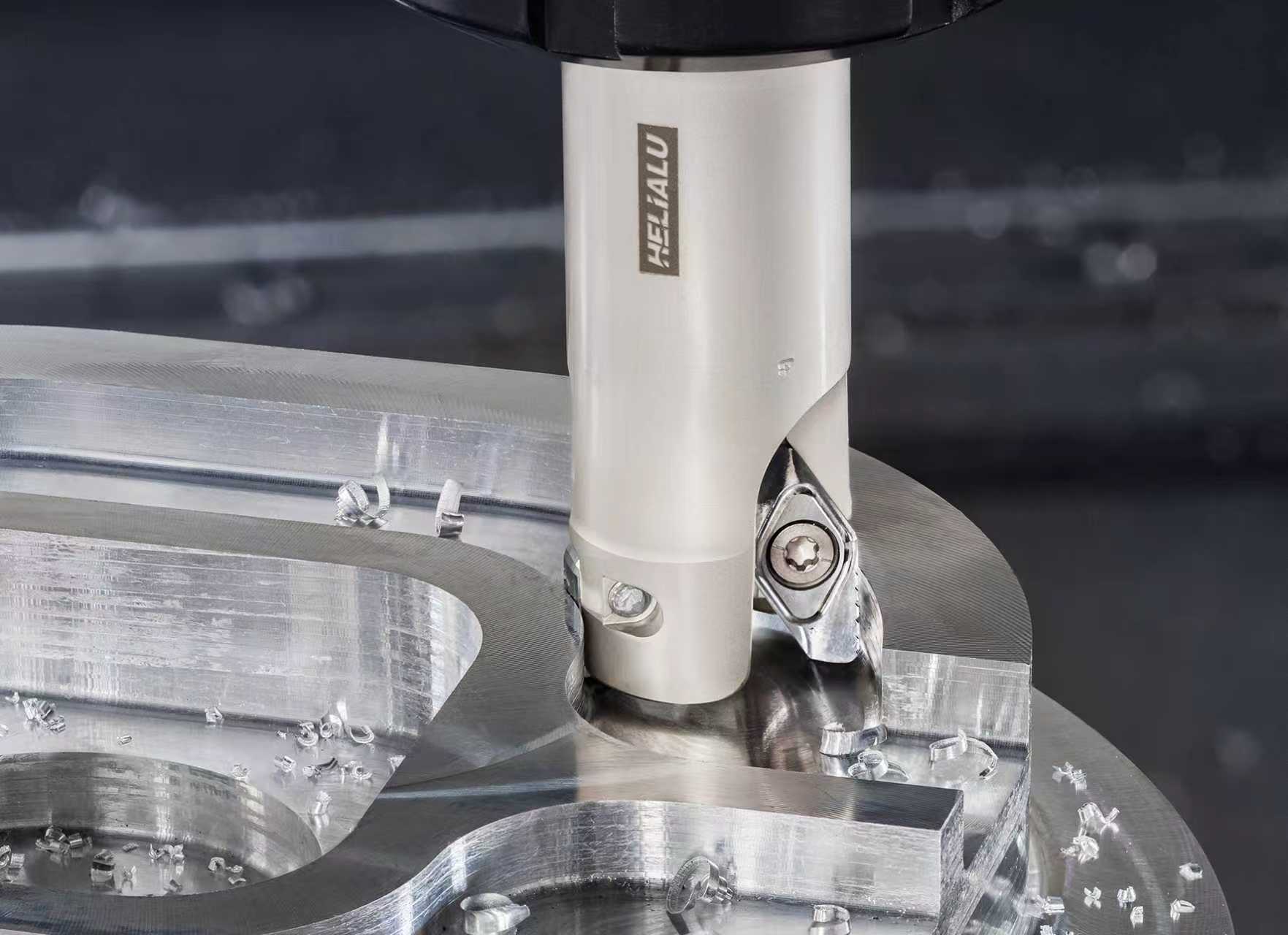

這些銑頭可安裝ISCAR經典的帶螺旋切削刃的HELIALU刀片。其冷卻液輸送設計經過計算流體動力學建模升級，以實現流量最大化及壓力損失最小化。這種旋入式結構通過支持廣泛使用市場上的MULTI-MASTER和FLEXFIT刀柄、適配器、延長桿和縮徑套，顯著拓寬了定制化范圍。

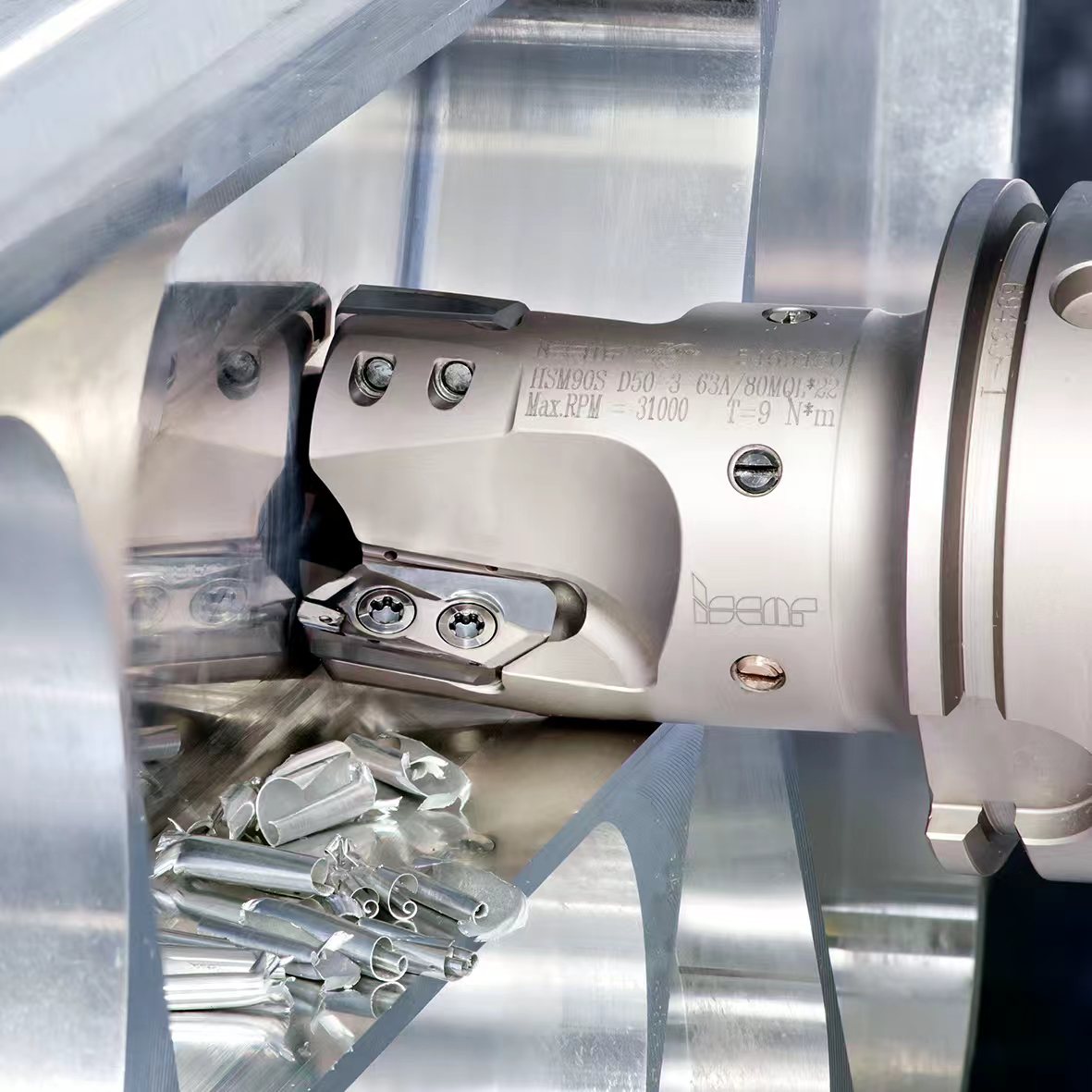

過去幾年，ISCAR一直著重發展專為超高切削速度設計的鋁合金可轉位銑刀產品系列，旨在提高金屬去除率。這些刀具的設計能防止因強離心力導致的刀片徑向移動。專用的防移動鎖緊機構確保了長時間高速銑削操作中的可靠切削。最新研發成果通過推出可安裝大尺寸刀片的刀具，將切削深度提升至22毫米，顯著增強了產品系列的加工性能。此項增補有力地支持了現代大功率機床配備高速主軸系統的效能充分發揮。

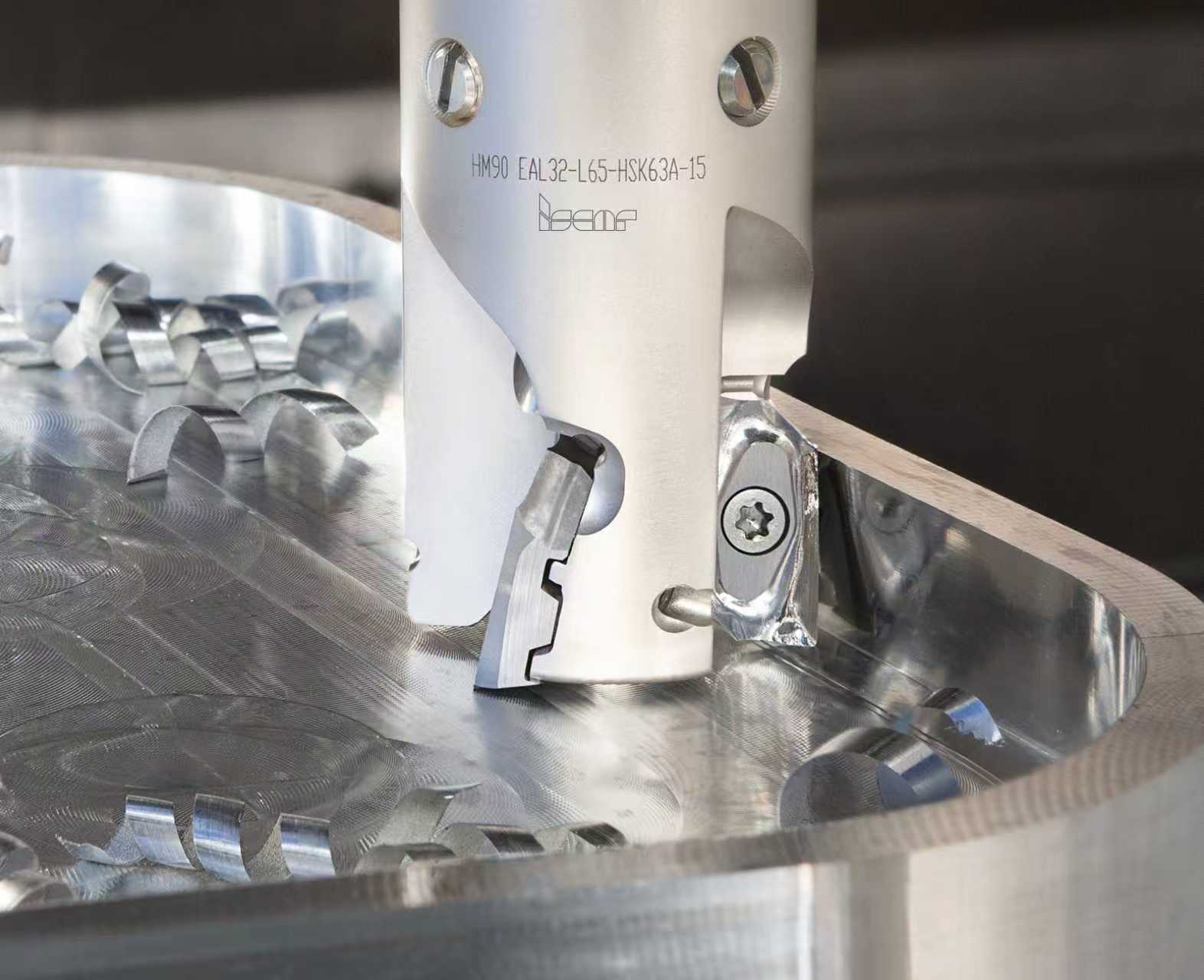

最新發布的產品是一款14毫米鋸齒刃刀片，設計用于裝配在現有的HELIALU高速銑刀上。該刀片結合了拋光前刀面、超正角切削幾何形狀和鋒利的鋸齒切削刃以實現分屑作用。將寬切屑破碎成小段改善了排屑效果，減少了重復切削，增強了刀具的動態穩定性，并允許采用更高的進給率，從而提高了粗銑工序的生產效率。

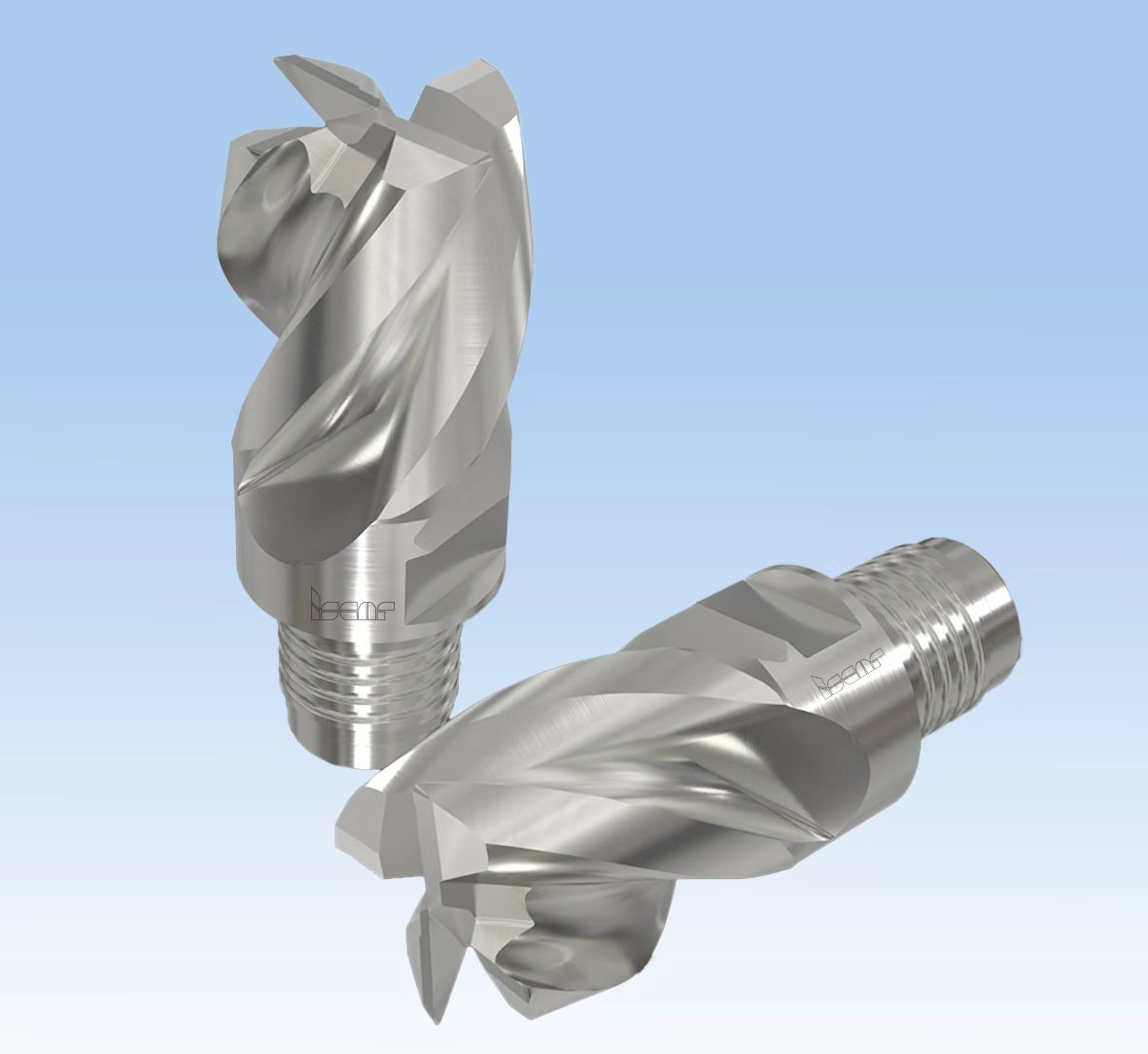

當然，整體硬質合金立銑刀及配備可換式硬質合金切削頭的裝配式刀具也在持續發展中。近期的創新包括幾款不同廓形的整體硬質合金立銑刀和切削頭。例如，一款四刃、直徑32毫米的MULTI-MASTER切削頭。采用了變螺旋角設計以改善動態穩定性，使其能在從粗加工到精加工的廣泛操作范圍內保持穩定的切削性能。
機床技術的進步已顯著拓展了轉速與進給率的極限，使得更高切削速度的應用成為可能。鋁合金超高速銑削正逐漸成為引領行業的標桿范式，這無疑對切削刀具的設計提出了全新要求。刀具制造商將如何應對這些挑戰，值得我們持續關注。
