久久久com_日韩激情免费视频_欧美一区二区三区综合_亚洲欧洲精品一区


齒輪工業(yè)領域服務平臺,行業(yè)技術的領航者;
把齒輪傳動之脈搏,譜信息時代之新篇!
當前位置: 首頁 » 技術中心 » 研究與開發(fā)

【文章推薦】齒輪鍛件超聲波探傷缺陷分析

發(fā)布時間:2026-01-16 | 來源: | 作者:
  齒輪箱在機械制造設備中得到廣泛應用,是一個重要的機械部件,齒輪是齒輪箱的重要組成部分,受力載荷復雜多變,齒輪本身的質量好壞影響著減速器齒輪箱的使用壽命。

      本文針對分公司近期出現的17CrNiMo6齒輪類鍛件產品的超聲波探傷不合格率高的問題。

      通過對典型缺陷件進行解剖分析,采用低倍、非金屬夾雜檢測、掃描電鏡等方法查找不合格原因,為后續(xù)生產提供經驗數據,從而優(yōu)化生產過程工藝的執(zhí)行和控制。

  產品主要技術參數及指標

      缺陷件齒輪的材質為17CrNiMo6。

      生產工藝流程為:鑄錠→加熱→開坯→下料→加熱→鍛造→毛坯檢驗→鍛后熱處理→檢驗交貨。

      ⑴化學成分。

      化學成分要求見表1。

  表 1 化學成分 (wt%)

      ⑵純凈度檢驗。

      按每熔煉爐在鋼錠開坯后取樣,取樣方法及取樣位置按GB/T 226-2015執(zhí)行,低倍酸浸按GB/T 1979-2001,非金屬夾雜按GB/T 10561-2005執(zhí)行。

      低倍檢測應符合表2,非金屬夾雜應符合表3。

  表2 低倍檢測 ( 級 )

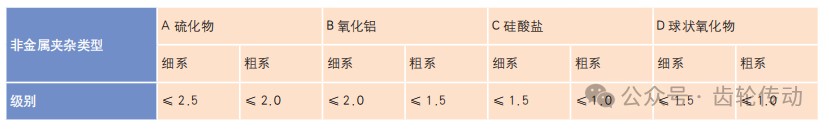

  表3 非金屬夾雜 ( 級 )

      ⑶鍛件要求。

      鍛件鍛造比≥5,晶粒度≥6級,超聲波探傷符合JB/T 5000.15-2007的Ⅱ級。

  生產過程

      ⑴鋼錠兩鐓兩拔開坯φ750mm,去除底冒口后下料,開單件重量3400kg,加熱溫度1220℃,保溫5小時后進行鍛造,鐓粗沖孔成形,綜合鍛造比大于6。

      ⑵鍛后坑冷至室溫毛坯交檢,毛坯黑皮探傷。
  探 傷

      17CrNiMo6材質的齒輪坯鍛后緩冷,毛坯黑皮按JB/T 5000.15-2007的Ⅱ級超聲波探傷超標,缺陷波大于底波,波形圖見圖1,由此判定缺陷大小相當于φ8mm左右,不符合驗收要求,探傷報廢。

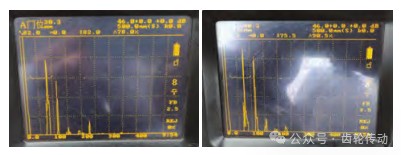

圖1 毛坯探傷缺陷波形

  分析方案及過程

      為了得到更準確的分析結果,首先重新對齒輪鍛件進行超聲波探傷,通過UT定位先查找缺陷位置,取樣、重新探傷定位,一步步縮小范圍,最后機加工后查找出缺陷,進行低倍、組織及掃描電鏡等分析,判定缺陷性質。

      定位查找探傷缺陷:通過超聲波探傷定位缺陷,超聲波波形如圖1所示,缺陷位置如圖2所示。

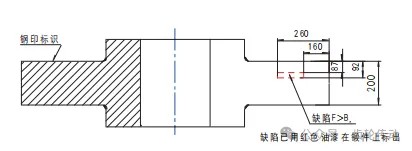

圖2 齒輪鍛件缺陷位置示意圖

      在鍛件上畫出缺陷位置,留出熱影響區(qū)后氣割取樣(圖3)。


圖3 缺陷處氣割取樣

      氣割后對試樣進行重新探傷,再次確定缺陷位置并做標記、劃線、記錄缺陷深度,鋸床鋸切掉多余部分(圖4、圖5)。


圖4 標記試樣缺陷位置


圖5 鋸切取樣

      縮小缺陷試樣范圍以便查找缺陷點。鋸切后的試樣上銑床機加工,為了準確的找到缺陷,在接近缺陷深度位置2mm處,銑床加工改為按50絲為進刀量一層層加工,層層觀察有無缺陷。最終找到缺陷 (圖6)。


圖6 鍛件超探缺陷

      理化分析:⑴低倍試驗分析。

      在試塊缺陷位置處切取兩個試片做低倍酸浸試驗,檢測結果見表4,結果顯示鍛件致密度合格,試片存在開口性缺陷。低倍試片見圖7、圖8。

  表 4 低倍檢測結果


圖7 低倍試片1


圖8 低倍試片2

      ⑵高倍試驗分析。

      為進一步分析,在缺陷位置取高倍試樣,結果顯示,在顯微鏡下缺陷類似于裂紋形貌,非金屬夾雜見表5。鍛件純凈度在合格范圍內。

  表5 非金屬夾雜檢測結果

      ⑶金相組織分析。

      裂紋形貌見圖9,晶粒度2級,組織為貝氏體+鐵素體 (圖10),為鍛件鍛后快冷組織。裂紋內及周圍未見非金屬夾雜,裂紋旁組織無氧化脫碳現象。


圖9 裂紋形貌


圖10 裂紋處組織

      ⑷掃描電鏡分析。

      為進一步確定缺陷,對缺陷嚴重的試樣3做了掃描電鏡和能譜分析 (圖11~22)。


圖11 能譜分析取樣點25

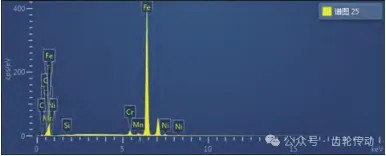

圖12 點25能譜圖


圖13 點25各元素占比


圖14 能譜分析取樣點29

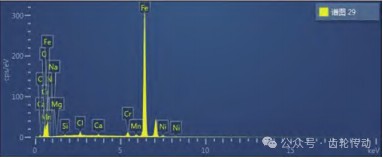

圖15 點29能譜圖

圖16 點29各元素占比


圖17 能譜分析取樣點30

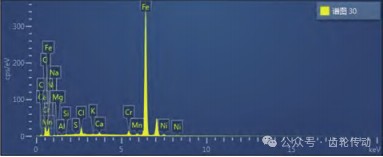

圖18 點30能譜圖


圖19 點30各元素占比


圖20 能譜分析取樣點32

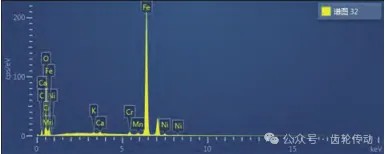

圖21 點32能譜圖


圖22 點32各元素占比

      從能譜分析結果看,缺陷處成分為C、O、Na、Mg、Ca、Si、K、Cr、Mn、Fe等,其中Na、K、Mg等不屬于基體組織的成分,且Fe含量比基體偏低。Na、K元素成分一般為保護渣成分,Mg元素成分一般為耐火材料成分。缺陷處有Na、K、Mg、Ca成分的氧化物,分析認為是鋼液發(fā)生卷渣或帶入耐火材料導致的。

  結 論

      通過對17CrNiMo6齒輪鍛件探傷缺陷定位及低倍解剖分析、高倍試驗分析及掃描電鏡等手段,該探傷缺陷是外來夾渣及耐火材料破壞了鋼基體的連續(xù)性引起的。因此,提出以下改進措施。

      ⑴提高耐火材料質量與性能并合理地使用耐火材料,對耐火材料進行精選,選擇高質量的耐火材料,冶煉澆注前加強對爐襯、鋼包耐材、滑動水口以及澆注系統(tǒng)的清潔清掃及烘烤,來保證澆注系統(tǒng)的干凈。

      以避免爐襯和澆注設備的耐火材料被沖刷侵蝕下來,減少鑄錠外來夾雜物。

      ⑵優(yōu)化精煉工藝,調整精煉渣合適的理化性質提高對夾雜物的吸附能力,保證精煉渣良好的流動性,為鋼渣反應提供良好的動力學條件。

      合理控制底吹攪拌工藝,防止精煉渣卷入。

      澆注過程中進行吹氬保護,選擇合理的吹氬量、吹氬時間、吹氬壓力,提高脫氣和去夾雜的效果,減少夾雜物的產生。

      ⑶通過更換優(yōu)質耐火材料,規(guī)范管理,加強對爐襯、鋼包耐材、滑動水口以及澆注系統(tǒng)的清理清潔,鋼錠質量得以提升,齒輪鍛件探傷廢品率大大降低。

[ 技術中心搜索 ]  [ ]  [ 告訴好友 ]  [ 打印本文 ]  [ 關閉窗口 ]  [ 返回頂部 ]
久久久com_日韩激情免费视频_欧美一区二区三区综合_亚洲欧洲精品一区
国产精品久久久久久婷婷天堂 | 免费h精品视频在线播放| 亚洲中文字幕无码不卡电影 | 欧美亚洲国产视频| 日韩av电影国产| 午夜精品一区二区三区在线观看| 综合色婷婷一区二区亚洲欧美国产| 国产精品国产对白熟妇| 国产精品美女视频网站| 国产精品日韩在线一区| 精品国内产的精品视频在线观看| 国产福利片一区二区| 91免费国产精品| 粉嫩精品一区二区三区在线观看| 欧美激情专区| 欧美日韩一级在线| 欧美亚洲免费高清在线观看| 欧美精品亚洲精品| 黄色高清无遮挡| 国产一区二区三区黄| 精品视频在线观看| 国产欧美日韩在线播放| 俄罗斯精品一区二区| 91超碰中文字幕久久精品| 久久久久99精品成人片| 久久久国产精品x99av| 久久夜色精品国产亚洲aⅴ| 亚洲一二区在线| 日本人成精品视频在线| 日本视频精品一区| 日本国产高清不卡| 韩国视频理论视频久久| 国产欧美日韩综合精品二区 | 国产精品一区二区a| 91久久精品美女| 国产成人在线播放| 久久久久久久久久久久久久久久久久av| 日韩最新av在线| 久久福利网址导航| 午夜精品区一区二区三| 人妻无码视频一区二区三区| 精品日本一区二区| 国产精品亚洲a| 久久久久久久一区二区三区| 国产精品久久久久久av福利 | 国产精品久久久久久久久久东京 | 一区二区三区四区免费观看| 日日夜夜精品网站| 韩国欧美亚洲国产| 高清一区二区三区视频| 久久久久久久久久久亚洲| 久久综合伊人77777蜜臀| 久久综合久久美利坚合众国| 午夜精品一区二区三区在线| 女女同性女同一区二区三区91| 国产精品亚洲综合天堂夜夜| 久久99精品久久久久久三级| 国产精品黄页免费高清在线观看| 亚洲国产精品久久久久婷蜜芽| 欧美激情www| 国产精品一国产精品最新章节| 国产va免费精品高清在线 | 国产精品日韩在线观看| 中文字幕一区二区三区四区五区六区| 少妇人妻在线视频| 国产精品综合久久久| 日韩一区二区欧美| 亚洲人体一区| 国产欧美一区二区三区另类精品 | 久久久av免费| 无码日韩人妻精品久久蜜桃| 精品一区二区三区日本| 久久久国内精品| 久久久久国色av免费观看性色| 欧美日韩国产精品激情在线播放| 99电影在线观看| 久久这里只有精品99| 日韩免费高清在线观看| 国产极品在线视频| 亚洲在线免费视频| 国产乱码精品一区二区三区日韩精品| 精品国产欧美成人夜夜嗨| 亚洲一区二区精品在线| 国产日韩欧美精品| 国产精品乱码视频| 明星裸体视频一区二区| 丝袜亚洲欧美日韩综合| 性欧美亚洲xxxx乳在线观看 | 国产精品无码av无码| 日韩av不卡在线| 91久久精品www人人做人人爽| 国产精品国产自产拍高清av水多| 欧美中在线观看| www.欧美精品| 欧美在线视频免费| 日韩视频一区在线| 欧美日韩精品免费看| 日韩视频免费大全中文字幕| 人人妻人人澡人人爽精品欧美一区 | 欧美少妇一区二区三区| 国产成人a亚洲精品| 日韩av电影中文字幕| 国产成人精品av在线| 日韩亚洲在线视频| 色婷婷久久一区二区| 欧美自拍视频在线| 久久精品国产成人| 国内精品在线一区| 美女av一区二区三区| 国产精品永久免费| 亚洲在线欧美| 久久久中文字幕| 日韩av三级在线| 久久久久久久久久久久久久一区| 欧美在线免费观看| 国产精品高清一区二区三区| 国产女同一区二区| 亚洲色图自拍| 久久久这里只有精品视频| 日本免费久久高清视频| 日韩视频一区在线| 国产在线欧美日韩| 中文字幕欧美日韩一区二区| 国产经典一区二区| 欧美日韩亚洲第一| 在线观看污视频| 久久精品国产美女| 国产在线精品一区二区中文| 这里只有精品66| 久久亚洲国产成人精品无码区| 欧美一级欧美一级| 精品国产视频在线| 国产日韩精品在线| 日韩在线三级| 国产精品美女免费看| 97免费高清电视剧观看| 日韩免费av一区二区| 欧美精品一二区| 国产成人亚洲综合91| 免费国产在线精品一区二区三区| 亚洲一区二区三区免费观看| 精品国产拍在线观看| 国产精品亚洲a| 欧美诱惑福利视频| 国产99视频精品免视看7| 国产成人一区二区三区免费看| 欧美二区在线视频| 亚洲精品成人三区| 久久精品亚洲精品| www.av蜜桃| 精品欧美一区二区在线观看视频| 亚洲影院色在线观看免费| 日韩一级裸体免费视频| 97人人模人人爽视频一区二区| 欧美性视频精品| 性色av一区二区三区在线观看| 久久亚洲精品毛片| 国产成人精品在线观看| 成人精品水蜜桃| 欧美久久在线观看| 午夜精品一区二区三区在线| 精品久久久久久综合日本| 久草精品电影| 91久久精品www人人做人人爽| 国产综合动作在线观看| 日本wwwcom| 日韩中文在线字幕| 一区二区在线中文字幕电影视频| 国产精品久久久久久久久久免费 | 欧美日韩亚洲在线| 性一交一乱一伧国产女士spa| 久精品免费视频| 国产精品女主播视频| 久久久久久欧美| 国产精品69页| 91精品国产99| 97色在线播放视频| 国产精品亚洲自拍| av观看免费在线| 日韩三级在线播放| 亚洲国产高清国产精品| 国产久一道中文一区| 国内偷自视频区视频综合| 日韩免费高清在线观看| 最新av在线免费观看| 久久伊人精品视频| 国产精品久久久久久久久借妻| 久久精品成人欧美大片古装| 久久久久欧美| 久久久久久香蕉网| 日韩在线免费av| 久久精品五月婷婷| 久久99热只有频精品91密拍| 116极品美女午夜一级| 91久久精品www人人做人人爽| 97国产精品视频| 91国产在线免费观看| 久久免费福利视频| 国产v片免费观看| 久久久久久久久国产|
