在標準公差的背景下，本文以曲軸前后端總成為案例，重點討論了套裝結構下的孔軸尺寸精度設計方法。在熱壓裝配和非自由條件下，分析了熱脹冷縮對配合性質的影響，并以具體案例討論了熱壓變形量和精度設計方法。在特殊情況下，討論了軸承外殼孔、擋環內外圈與飛輪安裝止口的精度設計方法。

      曲軸是內燃機中最重要的零部件之一，它的作用是將活塞和連桿傳來的氣體力轉變為轉矩輸出， 以驅動與其相連的傳動系統，如汽車、拖拉機、工程機械等，此外，它還要驅動內燃機本身的配氣機構以及各種附件等。從結構特征上看，曲軸主要由曲軸前端、曲拐和曲軸后端組成，其中曲拐又分為連桿軸頸、曲柄臂、平衡重等部分。 在非道路內燃機領域，曲軸前端一般會布置曲軸齒輪、輪轂和減震皮帶輪等，曲軸齒輪用來驅動正時齒輪系，如惰齒輪、高壓油泵齒輪、凸輪軸齒輪、空壓機齒輪等;減震皮帶輪主要用來驅動各種附件，如水泵、風扇、發電機等。曲軸后端會布置擋環、滾動軸承和飛輪等，其中軸承來支撐動力輸出離合器前軸，飛輪用來連接離合器總成。 由于動力源來自于曲軸，所以曲軸齒輪、輪轂、減振皮帶輪、飛輪等均要套裝在曲軸的前端或后端，整體采用套裝結構設計;另外，孔軸公差與配合的選擇也是套裝結構設計中的重要組成部分，它直接影響機械產品的使用精度、性能和加工成本。


      GB/T1800.1—2009《極限與配合》中所規定的公差，稱為標準公差，它的數值取決于孔或軸的標準公差等級和公稱尺寸 。標準公差等級代號由符號IT和阿拉伯數字組成，如IT7、IT8等。孔、軸的標準公差等級各分為20個等級，它們分別用代號IT01、IT0、IT2、IT3、…、IT18表示。其中IT01最高，等級依次減低，IT18最低。 配合公差等于相結合的孔與軸的公差之和，當配合公差較小時，孔與軸的精度要求較高。在過盈配合、過渡配合和小間隙配合中，配合間隙或過盈的允許變動量相對較小。孔的標準公差等級一般不低于8級，軸的標準公差等級一般不低于7級，比如H7/m6。其目的是為了保證以上三種情況下間隙或過盈的允許變動量小，即配合公差不能太大。確定孔和軸的公差等級關系時，要考慮工藝等價性，即同一配合中孔和軸的加工難易程度大致相同。標準公差等級≤IT7時采用異級配合，標準公差等級≥IT8時采用同級配合。在機械制造領域，IT6的軸和IT7的孔應用很廣泛，適用于較高精度的重要配合。

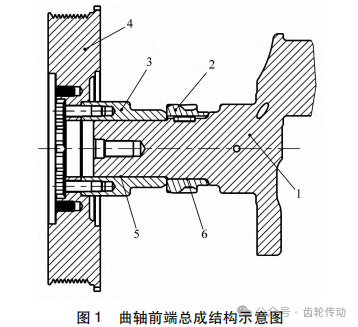

      如圖1所示，本文以非道路柴油機用曲軸飛輪總成為案例進行闡述和分析，曲軸前端總成包括：1、曲軸前端，2、曲軸齒輪，3、輪轂，4、減振皮帶輪，其中在曲軸前端上布置有小軸頸5(直徑φ54)、大軸頸6(直徑 φ58)等。
      曲軸齒輪與大軸頸的精度設計：如圖1所示，在曲軸齒輪1上布置齒輪過孔，直徑大小為φ58，然后套裝在曲軸前端的大軸頸6上， 采用過盈配合的連接方式，同時使用鍵與鍵槽來保證曲軸齒輪的正時。過盈配合連接的特點是結構簡單、對中性好、承載能力大、對軸及輪轂的強度削弱小、耐沖擊性好。一般情況下，正時齒輪系的負載不是很大，輪系的結構也不經常發生變化，關于齒輪過孔與大軸頸的配合選擇，可基于以下原則：(1)根據輕型、中型、重型等壓配方式，可選擇中型壓入裝配;(2)根據基孔制優先、常用配合表，可選擇“優先配合”;(3)對于薄壁小齒輪，為減小過盈對齒形的影響，謹慎使用很大的過盈配合。根據孔軸標準公差，再結合分析計算、實踐經驗等，選擇齒輪過孔與大軸頸的配合代號為 φ58H7/s6，可產生較大的結合力，采用熱壓裝配工藝。曲軸齒輪要求在150～300℃加熱爐中，保溫30min后， 熱壓到曲軸前端的大軸頸上，同時壓至與曲軸第一主軸頸的軸肩端面相貼合。

     輪轂與小軸頸、減振皮帶輪的精度設計：如圖1所示，曲軸齒輪套裝在大軸頸上，輪轂再套裝在小軸頸上，為避免熱壓裝配過程中對結合面的損傷，大小軸頸的截面做成階梯狀，可以使曲軸齒輪順利穿過小軸頸，為此選擇小軸頸的直徑為φ54。作為轉接件，輪轂起著連接曲軸前端與減振皮帶輪的橋梁作用，可以減少曲軸種類、降低工藝復雜性，以及更好的適應減振皮帶輪的多樣性。考慮前端附件的負載功率、配套輪轂的多變性和曲軸小軸頸的統一性，可采用基軸制配合，選擇輪轂過孔與小軸頸的配合代號為φ54T7/h6，它比較接近于重型壓配，可產生相當大的結合力，同樣采用熱壓裝配工藝。輪轂要求在溫度為400℃加熱爐中，保溫30min，熱壓到曲軸前端，壓至與曲軸齒輪貼合。圖2所示為輪轂過孔與小軸頸的公差帶與配合公差帶示意圖，s表示間隙，符號為正;δ表示過盈， 符號為負。它的選擇邏輯如下：

      (1)在φ90的輪轂外圓上，會套裝骨架油封以防止機油泄漏，在油封標注GB/T1387.1—2007中，要求軸的直徑公差不得超過h11;

      (2)減振皮帶輪與輪轂之間要求拆裝方便但無相對運動;

  (3)根據以上兩點，初選減振皮帶輪止口與輪轂外圓的配合代號為φ90H7/h6，屬于最小間隙為0的間隙配合。
      需要注意的是，所謂熱壓裝配實際上是利用了物體熱脹冷縮的性質，即物體受熱之后會發生膨脹， 受冷之后就會發生收縮，而熱脹冷縮可能會改變物體原來的形狀。在溫差不大的情況下，經歷熱脹冷縮后，物體的形狀一般不會發生改變，但是當溫差很大的時候，就有可能使物體發生塑性變形，這樣就不可能完全恢復到原來的形狀。金屬熱脹冷縮之后想要回歸原有形狀，要滿足兩個條件：

      (1)沒有出現屈服變形，即在彈性變形范圍內;

      (2)沒有受到任何約束，即可以自由膨脹或收縮。在本文中，在將輪轂熱壓裝配到小軸頸后，接下來進行的冷卻收縮過程，顯然不是自由收縮過程，它受到了小軸頸的阻礙作用，形成了所謂的過盈配合。那么，這就意味著輪轂上φ90h6的尺寸，在經過熱壓裝配后會被脹大，結果就會導致減振皮帶輪止口處裝配困難，也就是出現了軸大孔小不容易裝配的情況。實際上，輪轂外圓與減振皮帶輪的止口按φ90H7/h6加工后，在生產過程中確實發生了裝配困難的現象，圖紙上輪轂φ90h6的公差帶為[-0.022～0]，熱壓裝配前后測量相關數據如表1所示。熱壓前外圓直徑偏差測量數據均在公差[-0.022～0]的區間范圍內，熱壓后外圓直徑全部超差，熱壓變形量為+0.045~+0.055之間。通過圖2我們可以知道，φ54T7/h6配合的平均過盈為-0.0605。為補償熱壓變形量，將輪轂Ф90h6的上下極限偏差均減小0.06，這時極限偏差修正為[-0.082~-0.06]，保持減振皮帶輪止口φ90H7不變。按這個修正公差帶再次加工并裝車驗證，之前裝配困難的問題得到了順利解決。

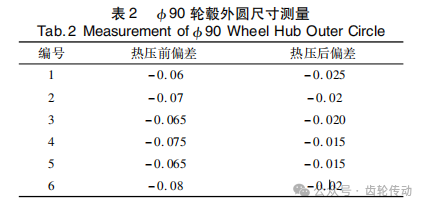

      如表2所示的測量數據，熱壓裝配后實測零件的偏差值剛好在φ90h6的要求范圍內，其中一個數據略微超差，這也是沒有問題的，根據實際問題分析，即使選擇φ90外圓的公差帶代號h7[-0.035～0]也是可以滿足使用要求的。根據以上數據和分析，最終將輪轂φ90的外圓尺寸公差帶定義為[-0.082～-0.06],不再使用國標規定的標準偏差，但公差值還是可以使用標準值，即公差等級為標準IT6級。

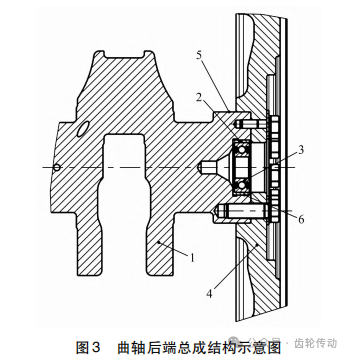

      如圖3所示，曲軸后端總成包括：1、曲軸后端，2、擋環，3、滾動軸承，4、飛輪，其中在曲軸后端還布置有后軸頸5(直徑φ54)、后端內孔6(直徑φ52)等。
      關于軸承外殼孔的精度設計：滾動軸承屬于標準件，其外圈與外殼孔的配合采用基軸制，內圈與軸頸的配合采用基孔制。由于滾動軸承內外圈的公差帶在生產時已經確定，那么軸承與軸頸、外殼孔的配合選擇就是確定相應軸頸和外殼孔的公差帶，本文重點關注特殊情況下外殼孔的精度設計。在本案例中，曲軸與輸出離合器前軸處于同步旋轉狀態，它們分別帶著軸承的外圈和內圈旋轉，而前軸的重力方向始終垂直向下，這樣可以實現套圈滾道均勻磨損，從而提高軸承的使用壽命，這種負荷稱為循環負荷或旋轉負荷。這種情況下套圈與軸頸(或外殼孔)的配合可選擇過盈配合或較緊的過渡配合。所選擇軸頸或外殼孔的標準公差等級應與軸承公差等級協調，與0級(普通級)軸承配合的軸頸一般為IT6級，外殼孔一般為IT7級，相應外殼孔的公差帶如表3所示。

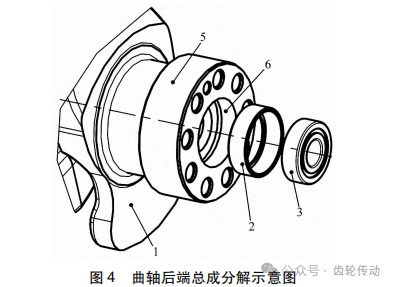

      擋環與后端內孔的精度設計：本案例使用普通級6204-2Z滾動軸承，以下簡稱軸承。如圖4所示，后端內孔6按軸承座孔進行設計，也可以安裝軸承。為匹配不同型號的軸承，減少曲軸的加工與型號，就設計了一個擋環套裝結構，工作時軸承安裝于擋環的內孔，然后再將擋環安裝于曲軸的后端內孔中，使用擋環的內翻邊對軸承外圈進行軸向定位。
      關于尺寸精度的選擇，原設計方案為：(1)后端內孔與擋環外圈采用了過渡配合，但大概率出現了過盈配合;(2)擋環內孔與軸承外圈采用了過渡配合。在生產過程中試裝了20臺，結果發現大部分軸承內圈發生了卡滯、轉動不靈活的現象。與此同時，還發現當軸承座孔公差帶使用N7的時候，軸承會有約60%的卡滯現象發生。經過拆解分析，認為是過盈配合導致軸承外圈向內發生變形， 最終導致了軸承內圈卡滯現象的發生，改進后的設計方案如下：

      (1)軸承、擋環內孔的公差與配合

      根據標準，查軸承6204-2Z外圈的公差帶為φ47[-0.011~0]，根據具體工況、實踐經驗選擇內孔的公差帶代號為 φ47K7[-0.018~+0.007]，兩者的配合公差為[-0.018～+0.018]屬于過度配合，平均間隙為0，符合相關要求。

      (2)擋環外圈、后端座孔的公差與配合

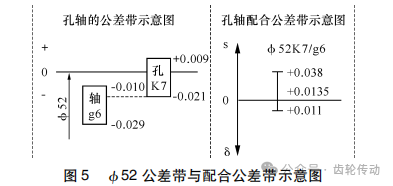

      按軸承外殼孔的要求，公差等級IT7，并根據實踐經驗確定 后端座孔的公差帶代號為φ52K7[-0.021～+0.009]，將其以圖形的形式表示在圖5中。
      如圖5所示，選擇擋環外圈(軸)的公差等級IT6，以孔K7公差帶的下極限偏差“-0.021”作為擋環外圈上極限偏差的選擇參考，可適當向上浮動， 但要確保最終選擇的配合中80%左右的概率是間隙配合，20%左右的概率是過盈配合。這樣做的目的在于，當擋環帶著軸承裝入后端座孔時，既可以防止由于配合過松發生脫落，又可以防止過盈過大導致軸承外圈向內發生明顯變形，造成軸承內圈卡滯。根據GB/T1800.1—2009，φ52IT6對應的標準公差數值為0.019，再根據以上分析進行對標，選擇最接近的公差帶代號 φ52g6[-0.029-0.010]最為最終的結果，通過圖5中的孔軸配合公差帶示意圖，可看出該結果符合上述要求，其中+0.0135為平均間隙。至此，擋環外圈與后端座孔的配合代號確定為 φ52K7/g6，經批量試裝驗證該選擇正確，沒有軸承內圈卡滯的現象發生，也沒有轉運過程中擋環脫落的現象發生。這里需要說明的是，假如沒有合適、比較接近的公差帶代號，也沒有必要強行標準化，按以上分析給出合理的上下極限偏差即可。

      后軸頸與飛輪安裝止口的精度設計：后軸頸的大小為φ105，在其上要套裝飛輪部件。對于飛輪來說，它既要求對中性好，又要求拆裝方便，那么可以選擇過渡配合。關于后軸頸與飛輪止口的精度設計，根據基孔制優先、常用配合表，選擇“優先配合”即可，最終確定配合公差代號為φ105H7/k6，經過實踐驗證反映良好，符合要求。


      (1)在標準公差的背景下，本文以曲軸前后端總成為案例，重點討論了套裝結構下的孔軸尺寸精度設計方法。

      (2)在熱壓裝配和非自由條件下，分析了熱脹冷縮對配合性質的影響，并以具體案例討論了熱壓變形量和精度設計方法。

      (3)在特殊情況下，討論了軸承外殼孔、擋環內外圈與飛輪安裝止口的精度設計方法。
