久久久com_日韩激情免费视频_欧美一区二区三区综合_亚洲欧洲精品一区


齒輪工業(yè)領(lǐng)域服務(wù)平臺,行業(yè)技術(shù)的領(lǐng)航者;
把齒輪傳動之脈搏,譜信息時代之新篇!
當(dāng)前位置: 首頁 » 技術(shù)中心 » 研究與開發(fā)

【文章推薦】柴油發(fā)動機(jī)飛輪齒圈斷裂原因分析及改進(jìn)

發(fā)布時間:2025-03-31 | 來源:柴油機(jī)設(shè)計與制造 | 作者:辛雪軍等
   摘要:根據(jù)某款2. 8 L柴油發(fā)動機(jī)的市場故障信息統(tǒng)計,其飛輪齒圈一直存在斷齒故障。為降低該飛輪齒圈的故障率,采用故障樹分析(FTA)法,對失效飛輪齒圈進(jìn)行材料化學(xué)成分檢測、硬度檢測、金相組織檢測、斷口分析,最后對齒圈強(qiáng)度進(jìn)行理論計算和計算機(jī)輔助工程(CAE)分析。結(jié)果表明:飛輪齒圈斷齒的主要原因是齒圈淬火深度不足,淬火未覆蓋至齒根圓以下,導(dǎo)致齒根彎曲強(qiáng)度不足,進(jìn)而引起飛輪齒圈的韌性斷裂。通過改進(jìn)感應(yīng)淬火裝置,增加飛輪齒圈齒根圓淬火深度1. 5~2. 0 mm,解決了飛輪齒圈斷齒問題。

  發(fā)動機(jī)依靠驅(qū)動齒輪與發(fā)動機(jī)飛輪盤外緣的飛輪齒圈相互嚙合來傳遞動力,進(jìn)而啟動發(fā)動機(jī)。在發(fā)動機(jī)實際運行過程中,受設(shè)計、加工或裝配等因素的影響,可能會出現(xiàn)齒輪嚙合不佳的情況,或者由于齒根強(qiáng)度不足而引起斷齒、磨齒等現(xiàn)象,最終導(dǎo)致發(fā)動機(jī)故障。因此,深入分析飛輪齒圈斷裂原因,并提出有效的改進(jìn)措施,具有重要的現(xiàn)實意義。

  本文以某款2. 8 L柴油發(fā)動機(jī)的飛輪齒圈為研究對象,針對其斷齒問題,采用故障樹分析(FTA)法,從材料化學(xué)成分、硬度、金相組織、斷口以及齒圈強(qiáng)度等多個方面進(jìn)行詳細(xì)檢測和分析,以期探明飛輪齒圈斷齒的根本原因,并為改進(jìn)設(shè)計和制造工藝提供科學(xué)依據(jù),從而有效提高飛輪齒圈的可靠性和耐久性,確保發(fā)動機(jī)穩(wěn)定運行。

  一、故障現(xiàn)象

  根據(jù)2. 8 L發(fā)動機(jī)的市場故障信息統(tǒng)計,近3年來,飛輪齒圈頻繁出現(xiàn)斷齒故障,如圖1所示。出現(xiàn)斷齒情況的發(fā)動機(jī)行駛里程均在1萬km以內(nèi),屬于早期失效。由圖1可見,飛輪摩擦面無異常磨損和燒蝕,其背面也無異常狀況;齒圈中有1個齒從根部斷裂,其相鄰的2個齒有輕微磨損,其余齒面無磨損。


  二、原因分析

  飛輪齒圈的材料為45號鋼,供應(yīng)商的制造工藝流程如圖2所示。為查找齒圈斷齒原因,采用二分法進(jìn)行FTA,如圖3所示。


  通過FTA可系統(tǒng)梳理可能導(dǎo)致斷齒的各類因素及其邏輯關(guān)系,有助于針對性實施相應(yīng)改進(jìn)措施,從根源上徹底解決飛輪齒圈斷齒問題,進(jìn)而保障發(fā)動機(jī)正常運行。

  通過實施飛輪齒圈齒形檢測、發(fā)動機(jī)與齒圈匹配評估、發(fā)動機(jī)功能功率扭矩參數(shù)調(diào)研,以及故障發(fā)動機(jī)軸系檢查等一系列工作,排除齒圈本身存在應(yīng)力集中和發(fā)動機(jī)沖擊載荷過大,致使齒圈受異常外力而斷齒的可能。為深入查明斷齒原因,本研究進(jìn)一步從故障齒圈的材料理化性能、熱處理和理論強(qiáng)度校核等方面進(jìn)行排查。

  齒圈理化性能檢測

  對2個故障齒圈材料成分進(jìn)行檢測,飛輪齒圈故障件化學(xué)成分見表1。由表1可以看出:各種元素的材料成分均符合45號鋼的標(biāo)準(zhǔn)要求。


  飛輪齒圈齒頂需進(jìn)行淬火處理以保證有足夠硬度與發(fā)動機(jī)小齒輪嚙合,要求淬火后齒面洛氏硬度為50~55 HRC。對故障飛輪齒圈硬度進(jìn)行檢測,結(jié)果見表2。

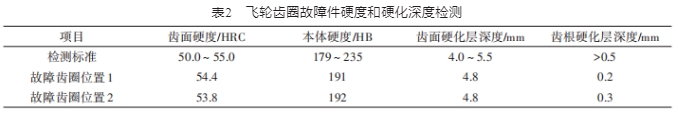

  由表2可以看出:飛輪齒圈故障件的硬度檢測結(jié)果均滿足要求。齒圈硬化層分布對飛輪齒圈的使用壽命至關(guān)重要,飛輪齒圈淬火硬化時需淬透齒面且齒根要有一定硬化深度。若齒根未被有效硬化,則齒面淬透處會產(chǎn)生殘余壓應(yīng)力,齒根產(chǎn)生殘余拉應(yīng)力,這個殘余拉應(yīng)力會明顯降低齒根處的彎曲疲勞強(qiáng)度,從而降低齒圈的使用壽命。當(dāng)硬化層沿齒面分布(齒根未硬化)時,齒輪的彎曲疲勞強(qiáng)度僅為硬化層沿齒廓分布(齒根硬化)時的50%左右。根據(jù) JB 4187—1986 《汽車發(fā)動機(jī)飛輪齒圈技術(shù)條件》,齒槽底部硬化層深度不應(yīng)小于0. 5 mm。為保證淬火有效性,淬火硬化層深度要超過飛輪齒圈齒根0. 5~3. 0 mm 。由表2可知,雖然淬硬層沿齒面均勻分布,但是齒根處硬化深度不達(dá)標(biāo),發(fā)生斷齒的2. 8 L發(fā)動機(jī)飛輪齒圈淬硬層深度未覆蓋至齒槽以下,故不符合設(shè)計標(biāo)準(zhǔn)。綜上,該失效飛輪齒圈沿齒根整齒折斷與齒根硬化深度不夠進(jìn)而導(dǎo)致齒圈彎曲疲勞強(qiáng)度不足存在因果關(guān)系。

  齒根是齒輪結(jié)構(gòu)設(shè)計的薄弱環(huán)節(jié),過渡圓角曲率半徑大小直接影響齒根應(yīng)力集中程度,過渡圓角越小,應(yīng)力集中程度越強(qiáng)。按照GB/T 1356—2001《通用機(jī)械和重型機(jī)械用圓柱 齒輪 標(biāo)準(zhǔn)基本齒條齒廓》要求,齒根過渡圓角半徑≥0. 38m(m為齒圈模數(shù),本文齒圈模數(shù)為2. 75)。2. 8 L發(fā)動機(jī)飛輪齒圈的齒根過渡圓角設(shè)計值為1. 0~1. 5 mm,基本符合設(shè)計標(biāo)準(zhǔn)要求(≥1. 045 mm)。

  斷口分析

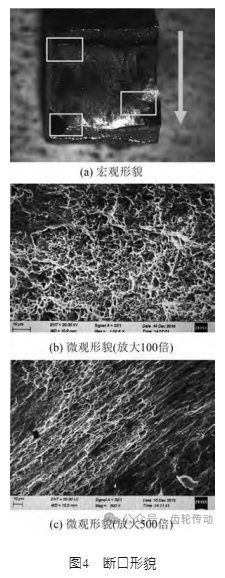

  對故障齒圈進(jìn)行斷口分析,并查找失效原因,結(jié)果如圖4所示。由圖4(a)可知:斷口于齒根處斷裂,由一側(cè)向另一側(cè)呈剪切斷裂,斷口左右兩側(cè)存在顯著的剪切滑移痕跡,斷口中心呈反光小刻面特征。該宏觀形貌屬于典型的兩邊韌性斷裂、中間脆性斷裂。由圖4(b)和圖4(c)可知:起斷區(qū)呈現(xiàn)韌窩形貌,且未發(fā)現(xiàn)夾雜等缺陷;中間區(qū)域為韌窩形貌,韌窩為拉長韌窩,與斷裂方向平行;止斷區(qū)形貌與中間區(qū)域形貌一致,整體形貌表現(xiàn)為材料拉伸滑移,且滑移方向與應(yīng)力方向一致。


  有限元分析

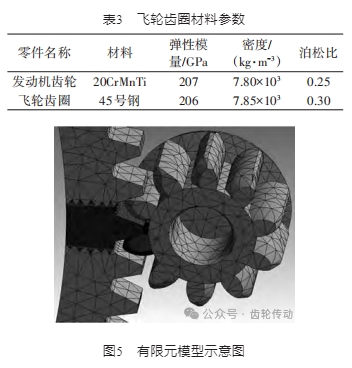

  起動機(jī)齒輪材料為20CrMnTi,飛輪齒圈材料為 45號鋼,材料參數(shù)見表3。對飛輪齒圈進(jìn)行有限元分析,模型截取飛輪齒圈和發(fā)動機(jī)齒輪數(shù)模,導(dǎo)入Ansys Workbench進(jìn)行網(wǎng)格劃分,對接觸齒輪嚙合部分進(jìn)行局部網(wǎng)格細(xì)化(網(wǎng)格尺寸為0. 2 mm),劃分好的有限元模型如圖5所示。


  在 Ansys Workbench 中根據(jù)表 3 賦予相應(yīng)材料后,將齒輪嚙合面設(shè)置摩擦接觸,摩擦因數(shù)為0. 15;約束飛輪齒圈內(nèi)圓所有自由度;放開發(fā)動機(jī)齒輪軸繞軸線的旋轉(zhuǎn)自由度,同時約束其他方向自由度;在發(fā)動機(jī)驅(qū)動齒輪(小齒輪)上加載12 N·m扭矩,查看飛輪齒圈應(yīng)力變化情況,結(jié)果如圖6所示。


  由圖6可知:靜態(tài)條件下,飛輪齒圈齒根處最大綜合米塞斯應(yīng)力為165. 77 MPa;而在動載條件下,齒圈根部過渡圓角處的最大彎曲應(yīng)力為681 MPa。飛輪齒圈材料為45號鋼,根據(jù)GB/T 1172—1999《黑色金屬硬度及強(qiáng)度換算值》可得:淬火后的 45 號鋼抗拉強(qiáng)度(1 710 MPa)>齒根圓角彎曲應(yīng)力(681 MPa)>非淬火 45 號鋼抗拉強(qiáng)度(600 MPa)。從上述分析可知,如果飛輪齒圈存在未淬透的齒根,如遇較大動載時,便會存在斷裂風(fēng)險。

  三、改進(jìn)措施

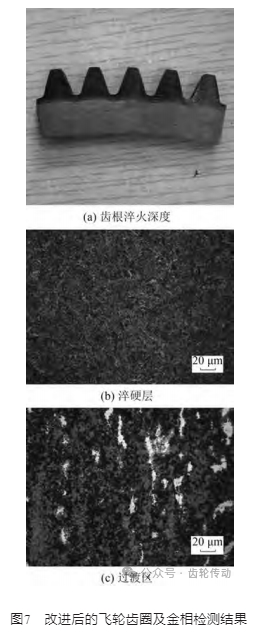

  結(jié)合理化性能檢測、斷口分析和有限元分析結(jié)果,失效齒圈沿齒根整齒折斷,與齒根無硬化層而導(dǎo)致的彎曲疲勞強(qiáng)度不足有直接關(guān)系。為此提出改進(jìn)措施:① 將齒圈淬火深度加深至齒根圓以下1~ 2 mm;② 齒根過渡圓角半徑從原來的1. 0~1. 5 mm 加嚴(yán)至1. 3~1. 5 mm。隨后將上述2項改進(jìn)建議通過圖紙予以固化,并下發(fā)供應(yīng)商嚴(yán)格執(zhí)行。圖 7(a)為改進(jìn)后的飛輪齒圈,經(jīng)檢測其齒根淬硬層厚度為1. 7 mm,齒面淬硬層深度為 7. 8 mm;圖 7(b)、(c)為抽檢改進(jìn)后飛輪齒圈的金相組織檢測云圖,其中淬硬層為馬氏體組織,過渡區(qū)為回火馬氏體+屈氏體+鐵素體。為進(jìn)一步驗證改進(jìn)效果,對齒圈開展齒向疲勞試驗和齒沖擊試驗。試驗結(jié)果表明,改進(jìn)后的飛輪齒圈未出現(xiàn)裂紋和斷裂,各項指標(biāo)均合格。


  通過市場反饋信息可知,改進(jìn)后的飛輪齒圈在實際使用中未再發(fā)生斷齒情況。

  四、結(jié)語

  在飛輪齒圈的設(shè)計過程中,除滿足相應(yīng)的嚙合要求及材料性能要求外,一些影響齒圈性能的關(guān)鍵參數(shù)和尺寸需固化到圖紙上,供應(yīng)商在齒圈制作過程中需嚴(yán)格按照圖紙執(zhí)行生產(chǎn)。同時,在設(shè)計過程中還需考慮飛輪齒圈實際受力情況,及時對飛輪齒圈進(jìn)行全面分析及驗證。

  本文針對 2. 8 L發(fā)動機(jī)飛輪齒圈頻繁出現(xiàn)斷齒故障展開研究。通過對故障現(xiàn)象的觀察,發(fā)現(xiàn)斷齒發(fā)動機(jī)行駛里程短,屬于早期失效,且飛輪齒圈特定齒位呈現(xiàn)斷裂與磨損特征。運用FTA法系統(tǒng)梳理導(dǎo)致斷齒的因素,經(jīng)一系列排查后,從齒圈理化性能、斷口、有限元分析等方面進(jìn)行深入探究,結(jié)果如下:理化性能檢測表明,材料成分符合標(biāo)準(zhǔn),但齒根硬化深度不達(dá)標(biāo);斷口分析顯示為兩邊韌性斷裂、中間脆性斷裂特征;有限元分析得出齒根處應(yīng)力情況,揭示未淬透齒根遇較大動載存在斷裂風(fēng)險。為此,采取將齒圈淬火深度加深至齒根圓以下 及加嚴(yán)齒根過渡圓角半徑的改進(jìn)措施。改進(jìn)后的齒圈經(jīng)檢測與試驗,各項指標(biāo)合格,再未出現(xiàn)斷齒情況。

  作者簡介:辛雪軍(1984—),男,碩士,工程師,主要研究方向為整車與發(fā)動機(jī)結(jié)構(gòu)強(qiáng)度及NVH分析。

  參考文獻(xiàn)略.

[ 技術(shù)中心搜索 ]  [ ]  [ 告訴好友 ]  [ 打印本文 ]  [ 關(guān)閉窗口 ]  [ 返回頂部 ]
久久久com_日韩激情免费视频_欧美一区二区三区综合_亚洲欧洲精品一区
国产欧美日韩精品专区| 国产伦精品一区二区三区视频免费 | 欧美日本韩国在线| 97精品久久久中文字幕免费| 国产精品少妇在线视频| 日韩视频 中文字幕| 久久综合久久久久| 视频一区不卡| 久久露脸国产精品| 日本一区二区三区四区五区六区 | 国产成人av影视| 亚洲精品成人久久久998| 97碰碰碰免费色视频| 亚洲精品偷拍视频| 久久久无码中文字幕久...| 亚洲综合一区二区不卡| 国产免费xxx| 一区二区三区四区国产| 风间由美一区二区三区| 亚洲自偷自拍熟女另类| 91久久大香伊蕉在人线| 欧美一级在线播放| 国产成人精品免费看在线播放| 日韩高清av| 国产精品无码电影在线观看| 免费一级特黄特色毛片久久看| 欧美成人四级hd版| 超碰97网站| 日韩av播放器| 久久精品国产电影| 国产日韩欧美在线| 亚洲午夜精品久久久中文影院av| 99精品国产高清在线观看| 亚洲精品电影在线一区| 久久精品.com| 国内自拍在线观看| 欧美日韩第一页| 91精品国产成人www| 日韩男女性生活视频| 国产精品久久久久久亚洲影视| 国产一区二区三区奇米久涩| 综合色婷婷一区二区亚洲欧美国产| chinese少妇国语对白| 日本一区二区三区四区视频 | 高清视频欧美一级| 日韩中文字幕亚洲精品欧美| 日韩亚洲第一页| 国产一区二区三区高清| 亚洲 国产 欧美一区| 日韩一级裸体免费视频| 国产欧美一区二区三区在线| 天堂а√在线中文在线| 国产精品区一区二区三在线播放| 国产精品一区二区三区四区五区| 日本一区二区三区免费看| 国产精品久久久久久久一区探花| av免费中文字幕| 欧美亚洲视频一区| 国产99在线免费| 久久久久久久久久久久久久久久久久av | 国产精品成人观看视频国产奇米 | 亚洲 高清 成人 动漫| 久久激情视频久久| 91久久在线视频| 虎白女粉嫩尤物福利视频| 亚洲成人第一| 久久人人爽人人爽人人片亚洲 | 日本精品一区二区三区在线| 久久成人18免费网站| 国产不卡在线观看| 国产日韩精品在线| 日韩欧美精品在线不卡| 欧美日韩成人网| 久久精品国产精品| 久久久亚洲国产| 国产精品直播网红| 激情欧美一区二区三区中文字幕| 午夜精品三级视频福利| 欧美另类69精品久久久久9999| 国产精品7m视频| 国产美女无遮挡网站| 欧美丰满熟妇xxxxx| 日本一区视频在线| 伊人天天久久大香线蕉av色| 久久久av一区| 国产成人综合一区| 国产精品一区视频网站| 免费日韩中文字幕| 欧美综合在线播放| 日本在线高清视频一区| 亚洲自拍小视频| 欧美激情亚洲另类| 国产精品高潮呻吟久久av无限 | 五月天婷亚洲天综合网鲁鲁鲁| 欧美另类第一页| 国产成人久久久| 久久国产精品视频在线观看| 97欧美精品一区二区三区| 国产日韩亚洲精品| 韩国精品一区二区三区六区色诱| 日韩免费黄色av| 日本免费不卡一区二区| 亚洲不卡中文字幕| 亚洲一区二区三区毛片| 国产aaa精品| 精品产品国产在线不卡| 久久精品国产亚洲| 日韩三级成人av网| 日韩一区二区三区在线播放| 久久久久久久97| 久久久久久久久久久免费视频| 久久久人成影片一区二区三区| 91免费版网站在线观看| 99中文视频在线| 97国产精品免费视频| 99国产视频| 91精品综合久久久久久五月天| 高清视频欧美一级| www.av蜜桃| 91久久精品久久国产性色也91| av免费观看网| 成人精品在线观看| www.男人天堂网| 91久久国产精品| 久久婷婷五月综合色国产香蕉| 国产高清自拍99| 久久大片网站| 国产成人精品网站| 国产精品日韩高清| 久久这里有精品| 中文字幕剧情在线观看一区| 亚洲午夜精品福利| 日本伊人精品一区二区三区介绍 | 国产乱码精品一区二区三区卡| 国产在线拍偷自揄拍精品| 国产专区欧美专区| 国产精品一区二区三区四区五区| 成人黄色av网站| 久久综合九色综合88i| 久久久久久中文字幕| 国产精品久久久久免费a∨ | 欧美日韩一区二区三| 国产一区在线免费观看| 成人a视频在线观看| 久久免费国产精品1| y97精品国产97久久久久久| 国产精品黄色av| 一级日韩一区在线观看| 色综合影院在线观看| 欧美亚洲另类久久综合| 国产色一区二区三区| 91精品国产91久久久久久久久| 久久精品国产一区二区三区不卡| 日韩中文字幕视频| 欧美巨猛xxxx猛交黑人97人| 亚洲不卡中文字幕无码| 欧美精品一区免费| 国产精品一区在线观看| 国产ts人妖一区二区三区| 国产精品久久久亚洲| 亚洲国产精品视频一区| 欧美怡红院视频一区二区三区| 国产熟女高潮视频| 91av在线不卡| 国产精品久久久久久久久久久久久久| 亚洲午夜激情| 欧美日韩免费精品| www国产黄色| 国产精品日韩在线一区| 亚洲国产精品综合| 免费毛片一区二区三区久久久| 91精品国产91久久久久福利| 国产精品入口福利| 丁香色欲久久久久久综合网| 蜜臀久久99精品久久久酒店新书| 国产成人精品视频在线| 天堂√在线观看一区二区| 成人精品视频在线| 国产精品久久久久91| 日韩一级免费看| 久久久午夜视频| 亚洲精品偷拍视频| 99久久自偷自偷国产精品不卡| 色综合久久88| 国产日韩欧美另类| 精品国产电影| 国产日产精品一区二区三区四区| 国产精品黄页免费高清在线观看| 欧美不卡福利| 国产精品嫩草视频| 黄色成人在线免费观看| 国产精品免费区二区三区观看| 欧美一区二区影视| 久久久久久久一区二区三区| 色阁综合av| 久久精品人人做人人爽电影 | 亚洲砖区区免费| 麻豆av一区| 精品国产一区二区三区久久狼黑人| 午夜视频久久久|
