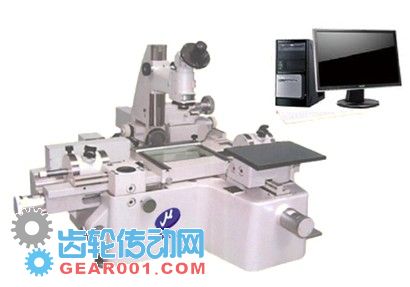

概述：

此改造應用了計算機技術、較先進的光柵尺、讀數頭及測量軟件系統，不但可提高測量精度，且原萬工顯的測量功能也得到擴展，提高了測量數據的可靠性，同時大大提高了測量效率，降低了操作人員勞動強度，使測量報告更真實規范。

改造后達到的效果：

1. 實現電腦自動讀數，以提高讀數精度，消除操作人員讀數誤差，大大降低降低操作人員工作強度，提高測量效率；

2. 實現計量數據計算機自動處理，增加了柔性定位功能，消除了測量找正的誤差，提高了測量精度，并擴展了測量功能，即增加了一些形位公差的測量功能。減少操作人員的計算誤差和繁瑣的計算工作，以保證測量結果的可靠性；

3. 可用軟件對萬能工具顯微鏡原有的 X、Y方向上的測量精度進行補償；

4. 可按用戶的不同要求做出相應的測量結果報表打印，以減少人為的抄寫誤差，增強測量結果報表的真實性、規范性；

5. 精度：

標配 0.5 μ m 的光柵計數系統，示值誤差為 1+L/100 μ m

原機顯微鏡成像質量等相關項目符合 JJG56-2000 的標準；

6. 不影響原機的測量功能與精度；

7. 被檢要素 CAD 圖形自動顯示，可進行元素圖形操作及提示。

硬件配置：

計算機、打印機、腳踏開關、數顯箱（可選）

計數系統

軟件配置：

專用測量軟件： VMMS-CAD

軟件功能：

基本測量功能：

a. 基本幾何元素（點、線、圓、橢圓）的測量

b. 相關幾何元素：距離、角度、垂足點、對稱（點）線、相交點（直線及圓相交點）

c. 組合元素（點、線、圓、橢圓）的測量

d. 柔性定位：可在直角坐標系、極坐標系下建立工件坐標系及工件理論坐標系

e. 形位公差的測量

形狀公差：直線度、圓度

位置公差：平行度、垂直度、傾斜度、同心度、對稱度、位置度

系統誤差補償修正功能

a. 單軸示值誤差線性修正

b. 單軸示值誤差非線性修正

c. 垂直度修正

VMMS-CAD圖形顯示功能

a. 點、直線、圓等的圖形顯示

b. 圓直徑、距離、角度等標注

c．所有幾何元素選取提示功能

d．CAD圖形可以自由縮放、平移

軟件優點：

1. 檢測結果圖形化顯示

系統動態顯示所測的所有幾何元素，并可通過相關操作對測量元素及其尺寸進行標注；

2. 圖形縮放移動靈活、方便；

3. 工件坐標系設有動態圖形標識，醒目、直觀。
注：
1.用戶可根據需求選用我公司專用測量軟件；
2.公司將對改造時所加裝的軟件進行終身免費升級。
