點擊圖片查看大圖概述：

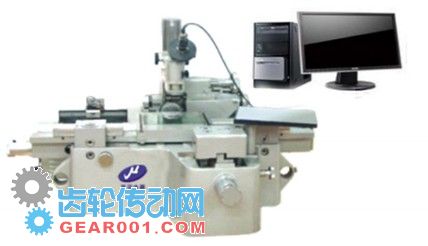

應用計算機將先進的圖像處理技術和坐標測量技術移植到萬能工具顯微鏡上，使其在原有測量功能的基礎上增加了柔性定位（坐標轉換）自動采樣、自動計算、程序測量等測量功能以及公差、形位公差評定，測量結果數據處理，系統誤差補償修正等輔助測量功能，也使萬工顯更趨完美。
改造后達到的效果：
1. 實現自動瞄準，以提高瞄準定位精度，減少操作人員視差產生的誤差影響，消除了操作人員的視覺疲勞；
2. 實現電腦自動讀數，以提高讀數精度，消除操作人員讀數誤差，大大降低降低操作人員工作強度，提高測量效率；
3. 增加了柔性定位功能，消除了測量找正的誤差，提高了測量精度，并擴展了測量功能，即增加了一些形位公差的測量功能，減少操作人員的計算誤差和繁瑣的計算工作，以保證測量結果的可靠性；
4. 可用軟件對萬能工具顯微鏡原有的 X 、 Y 方向上的測量精度進行補償；
5. 程序測量功能可大大提高批量測件、復雜測件的測量工作效率；
6. 系統提供測量結果數據的公差評定、導出、存貯、編輯、打印等功能，為測量文件建檔等質量管理工作方便、快捷的手段，增強了結果數據的真實性、規范性；
7. 精度：
標配0.5μm的光柵計數系統，示值誤差為1+L/100 μ m
原機顯微鏡成像質量等相關項目符合JJG56-2000的標準；
8. 不影響原機的測量功能與精度。
硬件配置：
計算機、打印機、腳踏開關 圖像處理系統 計數系統
軟件配置：
基本測量軟件：VMMS-VISION 曲線測量評定軟件：Curve2D
軟件功能：
基本測量功能：
a. 基本幾何元素（點、線、圓、橢圓）的測量
b. 相關幾何元素：距離、角度、垂足點、對稱（點）線、相交點（直線及圓相交點）
c. 組合元素（點、線、圓、橢圓）的測量
d. 柔性定位：可在直角坐標系、極坐標系下建立工件坐標系及工件理論坐標系
e. 形位公差的測量
形狀公差：直線度、圓度
位置公差：平行度、垂直度、傾斜度、同心度、對稱度、位置度
圖像處理功能
a. 自動尋邊瞄準功能
b. 自動尋找極值點（波峰、波谷）瞄準功能
c. 質心采集瞄準功能
系統誤差補償修正功能
a. 單軸示值誤差線性修正
b. 單軸示值誤差非線性修正
c. 垂直度修正
數據管理模塊
a. 測量結果打印
b. 制作報表表頭
規劃測量模塊
曲線測量軟件
軟件優點：
1. 威瑪仕（VMMS）測量軟件是在國際領先的坐標測量和圖像處理軟件開發包基礎上，結合國內的測量理念和操作習慣，由藍亞公司自主研發的二維影像坐標測量軟件；
2. 區別于影像邊緣過點采樣處理的其他測量軟件，威瑪仕影像邊緣點云數據的圖像處理技術提供了多種國際上最先進的自動掃描尋邊采樣和視頻小結構要素的測量功能，從而使測量數據采集更準確，更迅速，小結構幾何要素測量更簡單，更方便；
3. 威瑪仕測量軟件的數模設計周密、結構嚴謹、算法科學，其幾何要素構造的功能豐富、完善，系統誤差補償修正功能全面、強大；
4. 威瑪仕測量軟件三大特色功能：
①理論元素構造功能 ②程序測量功能 ③位置導航功能
三大特色測量功能在解決批量測件、復雜測件（如螺紋螺距累計誤差、滾刀刃口形線內線輪廓樣板等），測量方面，增強了自動化、智能化特色，是測量更趨于程式化、條理化、簡單化；
5. 威瑪仕測量軟件的日志管理功能，自動記錄測量過程每一操作，為不合理的測量過程及測量結果提供診斷分析依據；
6. 威瑪仕測量軟件中的結果數據管理模塊提供了強大的編輯功能，并可導出到WORD、EXCEL、PDF文件中，滿足測量數據打印輸出，文檔建檔等要求；
7. 威瑪仕軟件所需的硬件支持不是很繁瑣，改造成本不高，而其功能在很多方面可替代或增強了萬工顯部分附件的測量功能；
8. 模塊化的軟件功能設計，可提供很大柔性的改造方案，供用戶進行選擇；
9. 威瑪仕軟件有操作過程的提示與導向功能，能使操作者容易理清測量進程和操作步驟，減少誤操作。
注：
1.用戶可根據需求選用我公司專用測量軟件；
2.公司將對改造時所加裝的軟件進行終身免費升級。
1.用戶可根據需求選用我公司專用測量軟件；
2.公司將對改造時所加裝的軟件進行終身免費升級。
